Šnekové sudy pro vstřikování: Srdce moderní výroby plastů

Při zpracování plastů je jen málo komponent tak důležitých – a tak často přehlížených – jakoválec vstřikovacího šroubu. Tato precizně navržená sestava dělá více než jen přemisťování materiálu; taví, mísí se a vytváří samotný základ každého plastového dílu, který denně používáme. Vzhledem k tomu, že průmyslová odvětví vyžadují vyšší přesnost, rychlejší cykly a udržitelnější operace, prochází technologie šroubových sudů tichým, ale významným vývojem.

Základní funkce šroubové hlavně

Každý vstřikovací stroj funguje na jednoduchém principu: přeměňte pevné plastové pelety na homogenní roztavenou tekutinu a poté tuto tekutinu vstřikujte do formy. Šnekový válec to umožňuje ve třech po sobě jdoucích fázích – plastifikaci, akumulaci a vstřikování – a přitom odolá tlaku až 2 500 barů.

Jednoduše řečeno: pokudšroubová hlaveňje srdcem stroje, jeho konstrukce určuje zdraví celého vašeho provozu.

Každý, kdo pracuje ve vstřikování plastů, to ví: válec šroubu je „žaludek“ stroje – přivádí plast a zda se správně „stráví“ a vyjde rovnoměrně, závisí zcela na této součásti. Dobrá sada hlavně šroubů udrží váš stroj v chodu hladce po léta bez větších problémů. Vyberte si ale ten špatný nebo zanedbávejte údržbu a v lepším případě uvidíte vadné produkty nebo v horším případě úplné odstavení výrobní linky – a ztrátou nejsou jen náklady na náhradní díly, ale drahocenný dodací čas a důvěra zákazníků.

Proč jsou šroubovací sudy tak „jemné“?

Šnekové sudy fungují za některých z nejnáročnějších podmínek ve výrobě:

• Vysoké teploty: Teploty sudu se obvykle pohybují od 150 °C do 400 °C, v závislosti na zpracovávaném materiálu
• Vysoké tlaky: Vstřikovací tlaky mohou dosáhnout 1 500–2 500 barů – srovnatelné s hmotností malého auta, které tlačí na plochu o velikosti nehtu
• Silné opotřebení: Materiály vyztužené skleněnými vlákny, minerálními plnivy nebo retardéry hoření jsou vysoce abrazivní na povrchu šroubů a sudů – jako brusný papír neustále třený o kov
• Rizika koroze: Materiály jako PVC a POM mohou při vysokých teplotách uvolňovat korozivní plyny, které způsobují chemický útok na vnitřní stěnu hlavně

Vzhledem k těmto drsným pracovním podmínkám je válec šneku jedním z nejčastěji vyměňovaných spotřebních dílů, které jsou nejdůležitější pro výběr na jakémkoli vstřikovacím lisu.

Jak se vyrábí šroubovací sudy?

Šroubová hlaveň může vypadat jednoduše, ale její výrobní proces je vysoce sofistikovaný.

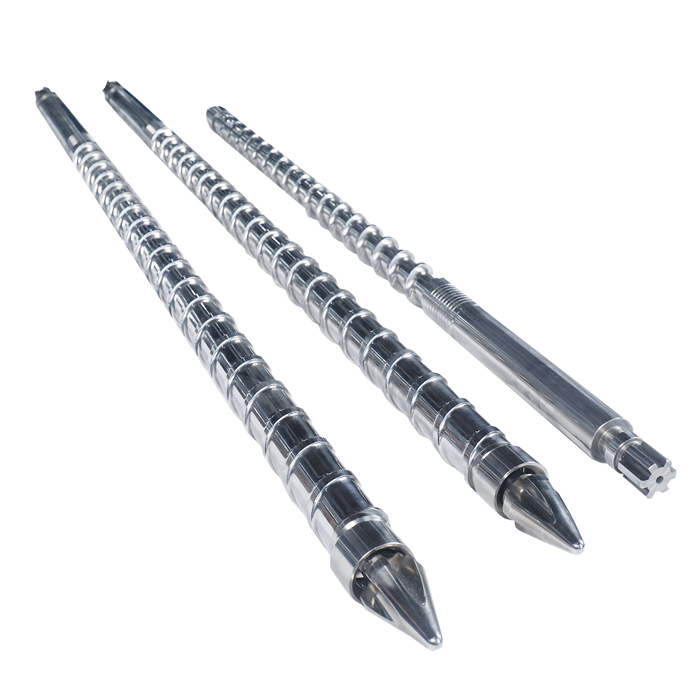

Výroba šroubů

Šrouby jsou obvykle obráběny z nitridované oceli nebo rychlořezné oceli z práškové metalurgie, tvarovány přesným soustružením a frézováním a poté kaleny nitridací nebo povlakováním, aby se zlepšila tvrdost povrchu a odolnost proti opotřebení. Šrouby vyšší třídy jsou potaženy povlakem z karbidu wolframu nebo slitiny chromniklu a dosahují tvrdosti až HV 1200–1400 (tvrdost podle Vickerse) – více než dvakrát tvrdší než standardní nitridované šrouby.

Výroba sudů

Hlavní technologií hlavně je bimetalické odstředivé lití – vrstva slitiny odolná proti opotřebení a korozi (přibližně 1,5–2,5 mm silná) je odstředivě nalita na vnitřní stěnu standardní ocelové trubky. Tato vrstva může dosáhnout HRC 58–64 (tvrdost Rockwella) a nabízí výrazně delší životnost než standardní sudy. I když je tento typ sudu dražší, je nezbytný při zpracování materiálů plněných sklem nebo vysoce abrazivních materiálů.

Jak vybrat správnou hlaveň se šroubem? Tři zlatá pravidla

Mnoho kupujících se ptá „kteréšroubová hlaveňje nejlepší,“ ale zkušení technici vám řeknou: neexistuje jediná nejlepší možnost – pouze ta, která vyhovuje vašim potřebám. Řiďte se těmito třemi praktickými pravidly:

Pravidlo 1: Přizpůsobte šroub svému materiálu

Pravidlo 2: Porovnejte parametry stroje

Nedívejte se jen na samotný šroub – ujistěte se, že vstřikovací kapacita a poměr délky k průměru (L/D) jsou kompatibilní s vaším strojem.

L/D Ratio: Poměr efektivní délky šroubu k průměru. Typický rozsah je 18:1 až 25:1. Vyšší poměry zlepšují kvalitu plastifikace u náročných materiálů, ale také prodlužují dobu zdržení taveniny a smykové teplo – materiály citlivé na teplo mohou degradovat.

Compression Ratio: Poměr změny objemu napříč podávací, kompresní a dávkovací zónou šneku. Plasty pro všeobecné použití obvykle používají 2,5:1 až 3,5:1; PVC a další materiály citlivé na teplo potřebují nižší kompresní poměry, aby se snížilo smykové zahřívání.

Praktický tip: Máte-li pochybnosti, podívejte se na původní příručku ke stroji nebo se zeptejte přímo výrobce zařízení – oni znají své stroje nejlépe a dokážou vám poskytnout nejspolehlivější rady.

Pravidlo 3: Dívejte se na celkové náklady, nejen na kupní cenu

Sady šroubových hlavně se pohybují v cenách od několika tisíc do desítek tisíc dolarů. Zkušení kupující se však dívají na cenu za vyrobený díl. Levnější šroub, který se opotřebuje za tři měsíce, může ve skutečnosti stát více než prémiový šroub, který vydrží přes rok – protože prostoje a práce na výměnu často převyšují cenový rozdíl.

Denní údržba: Pět „nedělat“

I ten nejlepší šroubovací válec brzy selže bez řádné údržby. Zde je pět praktických tipů od zkušených techniků:

1. Nezačínejte za studena. Před spuštěním stroje vždy důkladně předehřejte. Jakmile je dosaženo nastavené teploty, podržte ji 15–20 minut, aby se šroub a válec rovnoměrně roztáhly. Pokud začnete se studeným strojem, nerovnoměrná tepelná roztažnost může způsobit zadření šroubu uvnitř hlavně – a to znamená úplné roztržení.

2. Nevynechávejte sušící materiály. Hygroskopické materiály jako PA a PET musí být před zpracováním vysušeny na stanovený obsah vlhkosti. Vlhkost při vysokých teplotách způsobuje hydrolytickou korozi šroubu a hlavně – není vidět, že se to děje, ale poškození se časem hromadí.

3. Nezapomeňte zkontrolovat zpětný ventil. Zpětný ventil (kontrolní kroužek) je nejrychleji se opotřebovávající část šroubové sestavy. Pravidelně jej kontrolujte a při opotřebení vyměňte. Pokud správně netěsní, materiál bude během vstřikování prosakovat zpět, což způsobí nekonzistentní hmotnosti výstřelu a zvýšení míry zmetkovitosti.

4. Nenechávejte šroub běžet naprázdno. Pokud v zásobníku dojde materiál, okamžitě stroj zastavte nebo jej ihned doplňte. Spuštění šroubu naprázdno uvnitř barelu znamená kontakt kov na kov – po několika případech se šroub a hlaveň zničí.

5. Během vypínání nevynechávejte ochranu proti korozi. Při delších prostojích (např. prázdninové zavření) vždy vyčistěte hlaveň čisticím prostředkem, jako je PP nebo PE, a poté před utěsněním naneste olej proti korozi. V opačném případě najdete rez na vnitřní stěně sudu při spuštění – a vaše produkty budou plné černých skvrn. Za ty potíže to prostě nestojí.

Kdy je čas vyměnit hlaveň se šroubem?

Sledujte tyto varovné signály – naznačují, že je čas zvážit výměnu:

Nekonzistentní hmotnosti dílů: Hmotnost dílů se při stejném nastavení a formě výrazně liší

Černé tečky nebo žluté šmouhy na dílech: Materiál uvnitř hlavně se znehodnocuje – často je to známka nadměrného smykového tepla z opotřebení šroubu

Snížená průchodnost: Menší výstup materiálu při stejné rychlosti šneku – to znamená, že šnek je opotřebovaný a méně účinný

Abnormálně stoupající vstřikovací tlak: Vyšší tlak potřebný k dosažení stejné rychlosti vstřikování – indikuje opotřebení hlavně nebo zvýšenou vůli šroubu

Pokud některý z nich objevíte, naplánujte co nejdříve prohlídku nebo výměnu. Čekání na úplné selhání je mnohem dražší než proaktivní výměna.
