Proč stojí špatný sud se šroubem víc než ten správný
Šroubovací válec, který neodpovídá vašemu polymeru, hlasitě neselže. Pomalu se to nedaří. Výstupní drifty pod spec. Kvalita taveniny se zhoršuje. V produktu, který dříve fungoval čistě, se objevují černé skvrny. O šest měsíců později tým údržby vytáhne šroub, který měl vydržet tři roky.
Thesud s jedním šroubem vs sud se dvěma šroubyrozhodnutí to všechno řídí. Udělejte to správně a stroj běží roky. Nechte to špatně a budete platit za odmítnutí, prostoje a výměnu, na kterou jste nepočítali.
Výběr určují dvě otázky.Jaký materiál zpracováváte?Ačím se tavenina musí stát, než se dostane do formy?Vše ostatní – poměr L/D, hloubka letu, slitina hlavně – vyplývá z těchto dvou odpovědí.
Tato příručka vás provede obojím, poskytne vám čísla specifikací, které většina článků vynechává, a ukáže vám přesně, co od vás výrobce šroubových hlav potřebuje, aby mohl citovat správný díl.
Co je hlaveň s jedním šroubem?
Hlaveň s jedním šroubem drží jeden rotující šroub uvnitř vyhřívaného otvoru. Šroub táhne polymer dopředu třením – pelety sevřou stěnu hlavně tvrději než kořen šroubu, takže se materiál pohybuje směrem k matrici, místo aby se otáčel na místě.
Šroub vykonává svou práci ve třech zónách.
Zóna krmení.Hluboké lopatky dopravují pevné pelety z násypky. Hloubka letu zde zůstává velkorysá — materiál je stále pevný a potřebuje objem.
Kompresní zóna.Hloubka letu se zmenšuje. Polymer se zhutňuje, taví proti horké stěně válce a stříhá se proti sobě. Většina tání probíhá zde.
Zóna měření.Mělké lopatky pumpují stejnoměrnou taveninu při stálém tlaku do formy. Konzistence je důležitější než míchání.
Klíčové specifikace
| Parametr | Typický rozsah |
|---|---|
| L/D poměr | 20:1 až 36:1 (25:1 až 33:1 pokrývá většinu práce) |
| Průměr vrtání | Ø14 mm až Ø500 mm |
| Pracovní délka | Až 10 000 mm |
| Základní ocel | 38CrMoAlA (1,8509), 34CrAlNi7, 42CrMo |
| Hloubka nitridace | 0,4 – 0,7 mm |
| Drsnost povrchu | Ra 0,4 um |
| Přímost | 0,015 mm |
Kde vítězí jednoduché šrouby
Jednoduchý design. Méně bodů opotřebení. Nižší náklady. Snadné zaškolení obsluhy. Jednošnekový vytlačovací válec s čistým PE rychlostí 400 kg/h je stroj, který můžete nového zaměstnance naučit provozovat za týden.
Výstupní rychlost je vysoká pro homogenní materiály. Šroub dobře vytváří tlak, což je důležité pro raznice na trubky a plechové raznice, které potřebují stálý tlak hlavy. Údržba je jednoduchá: vytáhněte šroub, očistěte, změřte a vraťte zpět.
Tam, kde jednotlivé šrouby zkracují
Schopnost míchání je omezená – a to je tvrdý strop. Jediný šroub pohybuje polymerem dolů kanálem, kde smyková rychlost vrcholí na stěně válce a klesá téměř k nule u kořene šroubu. Míchací zóny s vysokým střihem vás stojí výkon a zvyšují teplotu taveniny, takže jich nemůžete naskládat mnoho.
Jednotlivé šneky nemohou rozbít aglomeráty. Nedokážou rovnoměrně rozptýlit skleněné vlákno. Nemohou účinně devolatilizovat. Míchání prvků jako Maddock nebo ananasové mixéry pomáhá, ale léčí symptom architektury, nikoli architekturu samotnou.
EJS vyrábívytlačovací šroubové sudyv celé řadě Ø14–500 mm v nitridované a bimetalové konstrukci, vyrobené na základě výkresu zákazníka nebo reverzní inženýrství z modelu stroje.
Co je dvojitý šroubový sud?

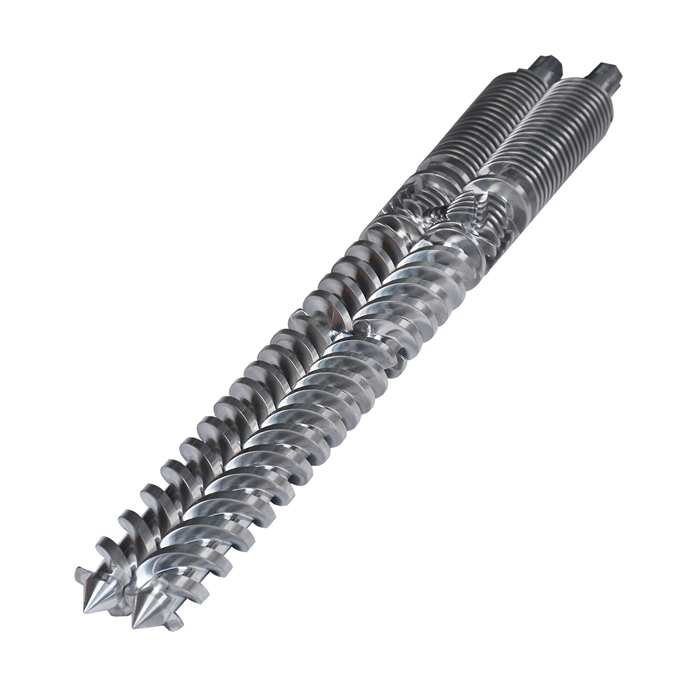

Hlaveň se dvěma šrouby drží dva do sebe zapadající šrouby uvnitř vývrtu číslo osm. Šrouby mezi sebou opakovaně přenášejí materiál. Tento přenos je podstatou – umožňuje stroji aplikovat intenzivní smyk na malou část taveniny najednou, aniž by došlo k vaření.
Mechanismus odděluje dva šrouby od jednotlivých šroubů způsobem, který žádná geometrie šroubu nemůže zfalšovat. Materiál se pohybuje kladným pohybem místo vlečením, což znamená, že stroj zpracovává prášky, vločky a nepravidelné podávání, které by vyhladověly jediný šroub.
Převládají dvě rodiny.
Parallel Twin Screw Barrel
Dva šrouby konstantního průměru běží vedle sebe po rovném otvoru. Ve složení dominují společně rotující designy; protiběžné konstrukce se objevují ve specifických profilových aplikacích.
| Parametr | Typický rozsah |
|---|---|
| L/D poměr | 32:1 až 52:1 (40:1 běžné při skládání) |
| Průměr vrtání | Ø20 mm až Ø250 mm |
| Šroubový prvek ocel | W6Mo5Cr4V2 (rychlořezná ocel M2), 38CrMoAlA |
| Ocelový profil hlavně | 40Cr, 38CrMoAlA, SKD61 |
| Točivý moment | Vysoká — hřídele nesou zatížení, které vyžaduje míchání |
Paralelní dvojčata běží modulárně. Dopravní prvky, hnětací bloky a míchací prvky se posouvají na drážkované hřídele v jakémkoli pořadí, které proces vyžaduje. Změňte formulaci, změňte pořadí prvků. Tato flexibilita je důvodem, proč kompaundery staví své linky kolem nich.
Nejlepší pro:kompaundování, masterbatch, směsi vyztužené skelnými vlákny, polymery plněné minerály, reaktivní vytlačování, odstraňování těkavých látek.
EJS stavíparalelní dvoušroubové hlavněod Ø20 do Ø250 mm, do 10 m pracovní délky.
Kónický dvojitý šroubový sud
Dva kuželové šrouby sedí blíže k sobě na konci posuvu a roztahují se od sebe směrem k matrici. Průměr se zmenšuje od přívodu k vypouštění — například 65/132 znamená 65 mm na konci matrice a 132 mm na konci přívodu.
| Parametr | Typický rozsah |
|---|---|
| Označení velikosti | 30/70 až 188/330 |
| Běžné velikosti | 35/80, 45/90, 50/105, 55/110, 65/132, 80/143, 92/188, 110/220 |
| Otáčení | Protiběžné otáčení |
| Rychlost šroubu | Nízká — šetrná k polymerům citlivým na teplo |
Kužel dělá skutečnou práci. Velké unášeče na podávacím konci snadno uchopí prášek – kritické pro suchou směs PVC, kterou jednotlivé šrouby obtížně podávají. Jak se průměr zužuje směrem k matrici, materiál se zhutňuje a tlak se zvyšuje bez vysokého smyku, který by paralelní dvojče vytvořilo.
Tato jemnost je důvodem, proč tvrdé PVC patří ke kónickému dvojčeti. PVC při přehřátí uvolňuje chlorovodík. Střih vytváří teplo. Kónické dvojče se otáčí pomaleji, méně stříhá a dostává materiál do matrice dříve, než dojde balíček stabilizátoru.
Nejlepší pro:tuhá PVC trubka, PVC profil a okenní rámy, WPC (dřevo-plastový kompozit), PVC plech.
EJS vyrábíkónické dvoušroubové hlavněv rozsahu 30/70 až 188/330 a obsahuje 55/110 a 65/132 jako polotovar pro rychlejší dodání.
Srovnávací tabulka typu Head-to-Head
| Funkce | Hlaveň s jedním šroubem | Paralelní dvojitý šroub | Kónický dvojitý šroub |
|---|---|---|---|
| Počet šroubů | 1 | 2 | 2 (zúžený) |
| Rotace šroubu | Jediný směr | Souběžné nebo protisměrné otáčení | Protiběžné otáčení |
| Typický poměr L/D | 20:1 – 36:1 | 32:1 – 52:1 | Fixováno kuželovou geometrií |
| Schopnost míchání | Omezený | Vynikající (disperzní + distribuční) | Mírný, jemný |
| Smyková síla | Umírněný, nekontrolovaný | Vysoká, přesně laditelná | Nízko, schválně |
| Formulář krmiva | Pelety | Pelety, prášek, vločky, vláknina | Směs prášku a sucha |
| Nejlepší materiály | PE, PP, PS, ABS, HDPE | Plněné směsi, masterbatch, GF nylon | Pevné PVC, WPC |
| Výstupní rychlost | Vysoká pro homogenní taveninu | Vysoká, včetně míchacích prací | Mírný |
| Složitost údržby | Nízký | Vysoká (modulární prvky) | Mírný |
| Relativní cena za barel | 1,0× | 3–5× | 2–4× |
| Typické aplikace | Trubka, fólie, plech, kabel | Směs, předsměs | PVC trubka, profil, WPC |
Které aplikace potřebují hlaveň s jedním šroubem?
Jediný šroubový válec si své místo získá, když materiál dorazí připravený. Polymer je již složený. Pelety jsou jednotné. Vaším úkolem je roztavit je čistě a protlačit přes matrici při stálém tlaku.
Nejčastějším přebytkem při nákupu vytlačovacích lisů je platba za dvoušnekové míchání, které nikdy nevyužijete.
| Aplikace | Doporučený typ šroubu | Proč |
|---|---|---|
| Vytlačování trubek (PE, PP, HDPE) | Jediný šroub | Předem složené pelety; výstupní konzistence předčí míchání |
| Vyfukování fólie (LDPE, LLDPE, HDPE) | Jediný šroub | Rovnoměrná tavenina při stabilním tlaku; žádná potřeba míchání |
| Vytlačování plechů (ABS, PS, PP) | Jediný šroub | Standardní amorfní zpracování; na vytváření tlaku záleží |
| Opláštění kabelu | Jediný šroub | Směs přichází připravená; kontrola rozměrů je prioritou |
| Vyfukování | Jediný šroub | Kvalita taveniny a konzistence střely, nesmýšlení |
| Vstřikování | Jediný šroub (vratný) | Samostatná kategorie — šroub funguje také jako plunžr |
Vstřikovací šrouby si zaslouží poznámku. Otáčejí seakluznou, takže nesou sestavu šroubu se špičkou – špička, zpětný ventil, zpětný kroužek – kterou vytlačovací šrouby nikdy nemají. Hlaveň je jednošroubová, ale hardware je vlastní disciplína.
Které aplikace vyžadují dvojitý šroubový sud?
Dvojitý šnekový válec je nezbytný, když tavenina musí býtzměněno, nejen roztavené.
Pevná PVC trubka a profil.PVC exotermicky degraduje a uvolňuje HCl. Jediný šroub generuje nekontrolované smykové teplo, které tuto reakci urychluje. Tuhé PVC přichází jako suchá prášková směs, kterou jeden šroub špatně posouvá. Kónický dvoušnekový válec přivádí prášek, jemně jej zhutňuje a dodává při nízkém střihu. Použití pevného PVC na jeden šroub způsobuje degradaci, černé skvrny a špatnou povrchovou úpravu.
Směsi a masterbatch.Disperzní míchání rozbíjí aglomeráty. Aglomerát pigmentu, který přežije šroub, se v části vašeho zákazníka objeví jako pruh. Hnětací bloky v paralelní dvojici aplikují smyk potřebný k rozbití těchto aglomerátů; jediný šroubový kanál nemůže.
Skleněné vlákno, uhličitan vápenatý a sloučeniny plněné mastkem.Plnivo se musí rozdělit rovnoměrně a – u skleněných vláken – zachovat délku vlákna. Paralelní dvojčata vám umožňují umístit intenzitu míchání přesně podél šneku s bočními podavači, které zavádějí vlákno po proudu od tavicí zóny, aby chránily délku vlákna.
Reaktivní extruze.Roubování, prodlužování řetězce a síťování vyžadují řízenou dobu zdržení a intenzivní míchání. Dvojité šrouby poskytují obojí, protože pořadí prvků určuje rozložení doby zdržení.
Devolatilizace.Odstranění vlhkosti, rozpouštědla nebo monomeru vyžaduje odvětrávanou sekci, kde se tavenina řídne ve vakuu. Dvojité šrouby vytvářejí obnovu povrchu; jednotlivé šrouby to sotva zvládají.
WPC (kompozit dřevo-plast).Dřevěná moučka je abrazivní, citlivá na teplo a živí se jako prášek. Kónická dvojčata zvládají krmení a udržují smyk dostatečně nízký, aby nedošlo k popálení dřeva.
Průvodce materiálem — Jaký polymer používáte?
| Polymer | Doporučený typ šroubu | Důvod |
|---|---|---|
| PVC (tuhé / uPVC) | Kónické dvojče | Citlivé na teplo; práškové krmivo; potřebuje jemný střih |
| PVC (flexibilní) | Kónické nebo paralelní dvojče | Obsah změkčovadla snižuje citlivost na smyk |
| PE / PP / HDPE | Jediný šroub | Homogenní tavenina, jednoduché zpracování |
| ABS / PS / PC | Jediný šroub | Standardní amorfní zpracování |
| Nylon plněný sklem | Paralelní dvojče | Vysoká potřeba míchání; kontrola délky vlákna |
| Masterbatch / koncentrát | Paralelní dvojče | Disperzní míchání je celý produkt |
| polyolefin plněný CaCO3 | Paralelní dvojče | disperze plniva; nutná odolnost proti oděru |
| Gumové směsi | Jeden šroub (gumová geometrie) | Čepová hlaveň a provedení s podáváním za studena, vlastní kategorie |
| WPC | Kónické dvojče | Abrazivní, na teplo citlivé krmivo podobné prášku |
| PET (z láhve na láhev) | Twin (odvětrávaný) | Odstranění těkavých látek pro kontrolu vlhkosti a IV |
| PET (list, sušený) | Jediný šroub | Předsušené pelety nepotřebují odvětrávání |
Materiály šroubových hlavně — nitridované nebo bimetalické?
Odpovídá typ šroubujakzpracováváte. Materiál hlavně odpovídájak dlouho hardware přežije. Většina srovnávacích článků toto zcela přeskakuje – a právě zde vzniká velký podíl předčasných selhání.
Nitridovaná konstrukce
Nitridací se dusík difunduje do povrchu základní oceli, čímž se vytvoří tvrdé pouzdro o hloubce 0,4 až 0,7 mm. 38CrMoAlA je standardní základní ocel v Asii; 34CrAlNi7 nitridy hlouběji a tvrději pro stejnou úpravu.
Vyberte nitridovaný, když:provozujete čisté, neplněné pryskyřice — přírodní PP, PE, PS, ABS. Pouzdro si poradí s opotřebením a bimetalický materiál by získal ochranu, kterou nikdy nepovoláte.
limit:pevné pouzdro je tenké. Abrazivní plniva ji proříznou a pod ní se nachází měkčí ocel s jádrem, která rychle eroduje.
Bimetalová konstrukce
Bimetalické přidává samostatnou vrstvu slitiny odolné proti opotřebení. Na šroub jej EJS nanáší svařováním PTA (plasma transfered arc) — 1,0 až 1,5 mm Ni60, Colmonoy 56 nebo Colmonoy 83. Na válec se slitina dostává odstředivým litím — 2,0 až 3,0 mm jakostí EJS01 až EJS04.
| Slitina | Složení | Ochrana proti opotřebení | Antikorozní | Tvrdost |
|---|---|---|---|---|
| Ni60 (šroub) | Ni+Cr+Fe+Si | ★★★ | ★★★★ | HRC 56–62 |
| Colmonoy 56 (šroub) | Ni+Cr+Si+Fe | ★★★ | ★★★★ | HRC 53–58 |
| Colmonoy 83 (šroub) | Ni+Wc+Cr+C | ★★★★ | ★★★★ | HRC 50–55 |
| EJS01 (hlaveň) | Fe+Ni+Cr+B | ★★★ | ★★ | HRC 58–62 |
| EJS02 (hlaveň) | Ni+Cr+Co+B | ★★ | ★★★ | HRC 50–58 |
| EJS03 (hlaveň) | Ni+Cr+Co+V+B | ★★★ | ★★★ | HRC 55–60 |
| EJS04 (hlaveň) | Ni+Wc+Cr+B | ★★★★ | ★★★ | HRC 55–60 |
Upgradujte na bimetalický, když zpracováváte:
- Skleněná vlákna nebo minerální plniva — otěr ničí nitridové pouzdro
- Zpomalovače hoření — mnoho obalů je chemicky agresivních
- Tuhý PVC – HCl napadá vývrt; EJS02 nebo EJS03 tomu odolat
- Recyklované nebo spotřebitelské krmivo – zrno a kovové jemné částice se chovají jako brusný papír
- Jakákoli linka, u které je životnost dominantním ekonomickým faktorem
Všimněte si neintuitivního detailu: Colmonoy 83 ukazujespodníTvrdost podle Rockwella než Ni60, přesto má nejvyšší hodnocení proti opotřebení. Částice karbidu wolframu zapuštěné v matrici fungují proti abrazivním plnidlům – objemová tvrdost není stejná vlastnost jako odolnost proti oděru.
EJS vyrábíbimetalové šroubové sudyve všech sedmi stupních slitin, pro geometrie s jedním šroubem, paralelním dvojitým a kuželovým dvojitým.
Porovnání nákladů — Single vs Twin Screw Barrel
Šroubové sudy nemají žádnou katalogovou cenu. Jsou to téměř 100% zakázkové díly a cena odráží jakost slitiny, základní ocel, povrchovou úpravu, poměr L/D a délku. Každý dodavatel, který cituje z katalogu, aniž by viděl výkres, je hádání.
Co platí napříč dodavateli, jerelativnístruktura nákladů.
| Typ hlavně | Index relativních nákladů | Řidič |
|---|---|---|
| Hlaveň s jedním šroubem | 1,0× | Jeden šroub, jeden otvor, jednoduchá geometrie |
| Kónická hlaveň se dvěma šrouby | 2–4× | Dva kuželové šrouby, složité obrábění otvoru |
| Paralelní dvoušroubová hlaveň | 3–5× | Dva šrouby, modulární prvky, drážkované hřídele, sekční hlavně |
Dvoušnekové válce jsou dražší, protože obrábění je těžší a počet dílů je vyšší. Tato prémie stojí za to zaplatit, když proces vyžaduje míchání – a čistý odpad, když to není nutné.
Dva nákladové faktory kupující podvážejí:
Špatný typ šroubu je nejdražší dostupnou chybou.Jediný šroub běžící z tuhého PVC vytváří zmetkovitost a degradaci. Tyto ztráty převyšují rozdíl v barelových cenách během měsíců.
Nedostatečně specifikovaný materiál stojí více než nadhodnocený.Nitridovaný šroub na nylonu plněném sklem se opotřebuje za zlomek životnosti bimetalového šroubu. Levnější díl se stane dražším dílem při druhém cyklu výměny.
Čínští výrobci šroubových sudů obvykle uvádějí 30–50 % pod evropskými ekvivalenty pro srovnatelnou metalurgii. Mezera pochází z práce a režie, nikoli z tenčích slitinových vrstev – za předpokladu, že ověříte specifikaci. Požádejte o třídu slitiny, tloušťku vrstvy a certifikát materiálu.
Jak si vybrat — Rámec rozhodování krok za krokem
Propracujte je v pořadí. Každá odpověď zužuje další.
- Jaký je váš primární polymer?Zkontrolujte tabulku materiálového průvodce výše. Tuhé PVC diskusi okamžitě ukončuje – kónické dvojče, nealternativní.
- Potřebuje tavenina práci, nebo jen tavení?Pokud pelety dorazí složené a vaším úkolem je roztavit a tvarovat, udělá to jediný šroubový válec. Pokud se musíte rozptýlit, reagovat, ventilovat nebo míchat, potřebujete dvojče.
- Je materiál citlivý na teplo?PVC, PVDC a směsi plněné dřevem zvládnou vysoký střih. Kónické dvojče, nízká rychlost, nízký střih.
- Jakou formu má surovina?Prášková a suchá směs se špatně vkládají do jednotlivých šneků. Dva šrouby je posouvají kladným posuvem.
- Jaká je vaše cílová výstupní rychlost?Přizpůsobte tomu L/D a průměr. Nedimenzujte sud na výkon, ve který doufáte za tři roky – dnes ho budete provozovat hladový a nestabilní.
- Budete na tomto stroji provozovat více materiálů?Dva šrouby se překonfigurují změnou pořadí prvků. Jednotlivé šrouby ne. Flexibilita má svou cenu, ale také nákup druhého stroje.
- Jakou slitinu sloučenina vyžaduje?Čistá pryskyřice → nitridovaná. Plněné, korozivní nebo recyklované → bimetalické.
Rámec se rychle sbližuje. Většina kupujících přistupuje k jedinému šroubu pro standardní vytlačování, kónickému dvojitému pro PVC, paralelnímu dvojitému pro kompaundaci – a poté stráví svůj skutečný čas rozhodování na slitině, kde skutečně žije životnost.
Jak specifikovat vaši nabídku pro výrobce šroubových sudů
Továrna na šroubové sudy potřebuje tyto informace, aby mohla citovat během jednoho pracovního dne:
- Značka a model stroje.Šnekové hlavně jsou vyrobeny podle výkresu nebo podle značky a kódu stroje. Model často připíná geometrii přímo.
- Typ a konfigurace šroubu.Jednoduché, paralelní dvojče nebo kónické dvojče. U dvou šroubů dbejte na souběžné nebo protiběžné otáčení.
- Průměr a poměr L/D.U kónických dvojčat nese označení velikosti (55/110, 65/132) obojí.
- Obsah pryskyřice a plniva — upřímně.„PP“ a „PP s 25 % mastku a 15 % přebroušení“ jsou různé problémy s opotřebením a různé odpovědi na slitiny. Tato jediná linka řídí doporučení metalurgie více než cokoli jiného, co pošlete.
- Kreslení, pokud nějaký máte.Kresba je nejrychlejší cestou k přesné nabídce. Bez jednoho zašlete fotografie produktu a hlavní rozměry – průměr, délku, detaily příruby.
- Novostavba nebo výměna?Pokud jde o výměnu, měření opotřebení a fotografie opotřebovaného dílu pomáhají továrně posoudit, zda renovace předčí novou výrobu.
Hlavně šroubů jsou zakázkové díly, takže zde na výkresech záleží více než u téměř jakéhokoli jiného nákupu. Pošlete je a seriózní výrobce se během pracovního dne vrátí s cenovou nabídkou.
Vyžádejte si technickou kontrolu nebo cenovou nabídku od EJS— továrna vyrábí šrouby a sudy na ostrově Jintang od roku 1992 v geometriích s jedním šroubem, paralelním dvojitým a kuželovým dvojitým.
Časté chyby při výběru typu šroubové hlavně
- Provoz z tvrdého PVC na jediném šroubovém válci.Nejdražší a nejčastější chyba. Degradace, černé skvrny, špatná povrchová úprava. Pevné PVC potřebuje kónické dvojče. Tečka.
- Použití paralelního dvojčete tam, kde patří kuželovité dvojče.Paralelní dvojčata generují větší smyk, než tolerují tuhé PVC profily. Vyšší specifikace není totéž jako správná specifikace.
- Nedostatečná specifikace slitiny.Objednávání nitridované, když sloučenina vyžaduje bimetalické. Úspora se vypaří při první předčasné výměně.
- Výběr špatného poměru L/D.Příliš krátké a polymer se úplně neroztaví – dojde k roztavení a tlakovým špičkám. Příliš dlouhé a hromadí se teplo, což degraduje pryskyřice citlivé na teplo.
- Nákup pouze za cenu.Požádejte o certifikát materiálu. Zeptejte se na tloušťku vrstvy slitiny. Nabídka 40 % pod každou druhou nabídkou pro stejný výkres znamená, že se něco vyřízlo – obvykle tloušťka slitiny, někdy náhrada slitiny.
- Přeskočení kontroly opotřebení při výměně.Nový šroub uvnitř opotřebované hlavně běží se zvětšenou vůlí od prvního dne. Změřte obojí. Vyměňte nebo renovujte je jako sladěný pár.
FAQ — Single Screw vs Twin Screw Barrel
Mohu pro vytlačování PVC trubek použít jednošnekový válec?
Ne – ne pro tvrdé PVC.Tuhý PVC přichází jako suchá prášková směs, kterou jeden šnek špatně posouvá a degraduje pod smykovým teplem, které jeden šnek nekontrolovaně vytváří. Polymer při rozkladu uvolňuje chlorovodík, který koroduje vývrt a projevuje se jako černé skvrny a špatná povrchová úprava produktu. Kónický dvoušnekový válec spolehlivě dodává prášek, běží při nižších otáčkách a působí mnohem menším smykem. Flexibilní PVC s vysokým obsahem změkčovadla je shovívavější, ale trubka a profil z tuhého PVC patří ke kónickému dvojčeti.
Jaký je hlavní rozdíl mezi kuželovým a paralelním dvojitým šroubovým barelem?
Kónická dvojčata se zužují; paralelní dvojčata ne.Kónický dvojitý šroubový válec má dva zkosené šrouby, široké na podávacím konci a úzké na matrici – označené dvěma čísly, jako 65/132. Velký podávací konec snadno uchopí prášek a kužel zhutňuje materiál s nízkým smykem, což vyhovuje tepelně citlivému tvrdému PVC a WPC. Paralelní dvoušnekový válec udržuje konstantní průměr po své délce, běží modulární šroubové prvky na drážkovaných hřídelích a poskytuje mnohem větší intenzitu míchání. Paralelní dvojčata zvládají míchání a masterbatch; kónická dvojčata rukojeť PVC.
Je hlaveň se dvěma šrouby vždy lepší než hlaveň s jedním šroubem?
Ne. Dvoušnekový válec není vždy lepší – je lepší při míchání.Pro tavení předem složených pelet a jejich čerpání při stálém tlaku se sud s jedním šroubem vyrovná nebo porazí dvojče za zlomek ceny a složitosti. Potrubí HDPE, linky na fólie LDPE a linky na fólie ABS běží po celém světě na jednotlivých šroubech, protože jejich materiál je dodáván připravený a jejich proces nevyžaduje žádné kompaundování. Koupit si za tuto práci dvoušroubovou hlaveň znamená zaplatit 3–5× za schopnost nečinnosti.
O kolik více stojí hlaveň se dvěma šrouby ve srovnání s jedním šroubem?
Očekávejte 2–4× pro kónické dvojče a 3–5× pro paralelní dvojče, vzhledem ke srovnatelnému jednošroubovému barelu.Prémii přináší tvrdší obrábění, vyšší počet dílů a modulární prvky. Válce se šrouby nemají žádnou katalogovou cenu – skutečný počet závisí na kvalitě slitiny, základní oceli, povrchové úpravě, poměru L/D a délce, takže každý výrobce cituje z vašeho výkresu, nikoli z katalogu. Čínští výrobci obvykle za ekvivalentní metalurgii stojí 30–50 % pod evropskými ekvivalenty.
Může EJS vyrábět jednošroubové i dvoušroubové sudy?
Ano.EJS vyrábí vytlačovací šnekové válce (jednošnekový typ, Ø14–500 mm), paralelní dvoušnekové válce (Ø20–250 mm) a kónické dvoušnekové válce (30/70 až 188/330) – celý sortiment geometrií vytlačování. Továrna vyrábí také válce vstřikovacích šneků, válce pryžových šneků, šnekové prvky a části sudů, v nitridované a bimetalové konstrukci, na výkres nebo reverzní inženýrství z modelu stroje.
Jaký poměr L/D bych měl zvolit pro svůj jednošnekový extrudér?
Přizpůsobte L/D požadavkům na tavení vaší pryskyřice: 20:1 až 25:1 pro snadno tavitelné materiály citlivé na teplo; 25:1 až 33:1 pro univerzální práci; 33:1 až 36:1, když potřebujete extra délku tání nebo odvětrávanou část.Kratší L/D omezuje dobu zdržení a chrání polymery citlivé na teplo. Delší L/D dává tavicí zóně prostor pro dokončení své práce – nezbytné pro vysoce viskózní pryskyřice nebo vysoké výstupní výkony – ale vytváří více tepla, které trestá materiály, které se rozkládají.
Jak poznám, že je třeba vyměnit válec šroubu?
Klesající výstup při stejné rychlosti šroubu je prvním příznakem.Sledujte také rostoucí teplotu taveniny, vyšší hnací proud při stejném výkonu a posun kvality, který matrice nemůže opravit. Potvrďte měřením: zatáhněte za šroub, změřte vnější průměr letu pomocí mikrometru a vnitřní průměr díry pomocí měřidla na několika místech a vypočítejte radiální vůli. Když vůle dosáhne zhruba dvojnásobku hodnoty nové, hlaveň pokračuje podle plánu výměny. Téměř třikrát nové, většina procesorů vyměňuje.
Jaká je životnost sudu s jedním nebo dvěma šrouby?
Životnost závisí na směsi mnohem více než na typu šroubu.Nitridovaný jediný šroub běžící v čistém PE může udržet specifikaci roky; stejný šroub na nylonu plněném 30% sklem může vyžadovat výměnu za zlomek této doby. Bimetalová konstrukce podstatně prodlužuje životnost při abrazivním a korozivním zatížení. U dvojitých šroubů se opotřebení soustředí na specifické prvky – nejprve hnětací bloky – takže výměna často znamená výměnu opotřebených pozic spíše než celý šroub. Každý dodavatel, který uvádí univerzální počet hodin, aniž by se zeptal na vaši pryskyřici, hádá.
Závěr
Pravidlo je krátké:přizpůsobte hlaveň tomu, co tavenina potřebuje, ne tomu, co doporučuje brožura.
- Tavení a doprava předem složených pelet?Hlaveň s jedním šroubem. Jednodušší, levnější a srovnatelné s prací.
- Míchání, míchání, plnění, odvzdušňování nebo reakce?Paralelní dvoušroubová hlaveň. Nic jiného nerozptyluje aglomeráty.
- Pevné PVC nebo WPC?Kónická hlaveň se dvěma šrouby. Nesmlouvavé.
Pak věnujte svou skutečnou pozornost slitině. Typ šroubu určuje, zda proces funguje; materiál hlavně určuje, jak dlouho vydrží fungovat. Nitridovaný pro čistou pryskyřici, bimetalický pro cokoliv abrazivního, korozivního nebo recyklovaného.
EJS vyrábí jak šnekové válce extruderů (jednošnekové), tak i dvoušnekové válce – kónické a paralelní – pro celou řadu aplikací vytlačování, v nitridované a bimetalické konstrukci. Pošlete svůj model stroje, výkres a pryskyřici, kterou skutečně provozujete:vyžádejte si technickou konzultaci nebo cenovou nabídku.
